アンプの原理を学ぶ

トランジスタの原理はわかってきたのですが、差動やプッシュプルの原理が理解できていません。差があると増幅されるって？どういう事？って感じです。

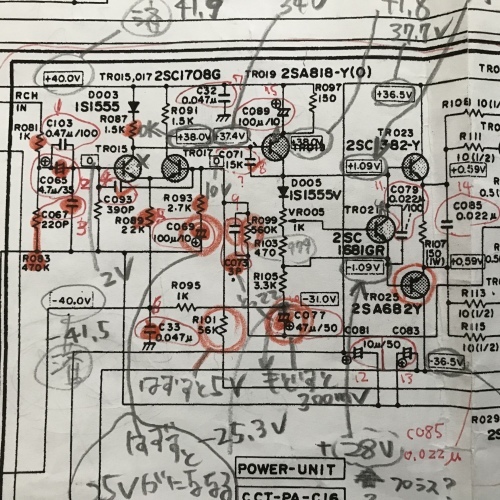

ただ、電流がどう流れて、ここに増幅された電圧が出てくるというのはわかるので、回路を読んでいる気になっているだけなのです。初段が差動で最終段がパラレルプッシュプルなのはわかりますが、中段は何をしているのか？なぜ最終段から初段へ戻ってくるラインがあるのか？え？コレが負帰還というやつなのか？そうなのか？

TR017のベースに10vの負帰還が入ってしまっている状態なのかな？ 負帰還が強烈にかかり増幅されすぎて、グルグル増幅されすぎて、最終段のトランジスタが飛ぶということのようですね。なので途中のr009とc073を外すと負帰還が切れて10vが300mvまで小さくなる。問題はなぜ負帰還がかかってしまうのか？ここに何故電圧が10vも出るのか？という事だろう。うーむ_φ(･_･

ただ単に抵抗の問題？そうなの？地道に抵抗を変えればいいの？

一つだけ違うノブがついていたLo-Dのアンプ。ノブをオリジナルに戻したい

同じ機種がオークションに1000円始まりで出品されていたので静観していたのですが、あれよあれよと結構いい値段になってしまったため入札はあきらめた。（といっても数千円ですが）　他に同じようなノブのモノが他に無いか探していると・・・おなじくLo-Dの電源確認できませんでしたというレシーバーが数百円で売っていたため入札。競ることなく落札できた。たぶんノブは画像を見る限り同じだと思います。ただ送料がソコソコするので、総額で2000円はする買い物でした。ただレジンで複製つくるよりは安いから良しとしますかね～

っとここまで書いて、よくよくみれば、使いたいノブは無かった・・・((+_+))　共通のノブはあるにはあるのですが、肝心のノブがなかったのだった！！！ああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああ

一番上の段のプリアンプのボタンの一個が違うのです・・・。左端の丸いノブがそれです。買うときはわからなかったのです。もしかするとお店の人も気が付いてなかった？それとも主背の人がつけたのか？？　部品取りできると思ったレシーバーが送られてきたら、またご紹介いたします。

安価な無名のコンポのプリアンプとメインアンプ（上段と下段）の端正な雰囲気につられて購入しました。真ん中のチューナーはそのあとにそろえてみたくなり購入。プリアンプにはマイク端子とスプリングリバーブがついているという仕様。カラオケ用なのかギター用なのか当時のコンポの使い方が、今とは全く違うことがよくわかる仕様ですね。面白いです。三段重ねですとクドイですが、チューナーをはさまず、プリとメインだけですとナカナカいい雰囲気です。　まあ二つに分ける必要があったのかどうか謎ですが・・・。


追記　下の画像が今回落札した品物・・・小さいノブがついてなかった・・・同じボタンの構成だろうとかってに思い込んで購入してしまいました。しかし、上記のセットを前部一まとめにすると、今回購入したレシーバーになるわけです。電源が入らないので音を聴けませんが、音を聴き比べてみたいものです。レシーバーアンプの実力を見せてみろ！って感じ。直るモノなら修理したいですが・・・SB-420が触れば触るほど、どんどん調子が悪くなっているので、モチベーションが下がっています。

ボリュームの掃除

レストアしたボストンアコースティクスA400 に接続して安心なアンプが無いという現状。一度はボリュームを清掃したが再びガリが出だしたLO-D（このアンプはつまみは全部オリジナル）のボリュームを清掃してからスピーカーとつなぐ事にしよう。
ボリュームは手に入れた時に、パーツクリーナーと接点復活剤で大まかなガリはとれたのだが、起こし難い爪をそのままにしたおざなりの掃除だったことを認めねばなるまい。
今回はボリューム後ろの爪も起こして全バラするつもりだったが・・・

軸がかしめてあり、どうしても抜けない。これ以上深追いするとドツボにはまる可能性があるため、横から見えている接点をキプワイプ（ザラザラの紙）でよく擦っておいた。最後に接点復活剤を軽く塗布。またクリップ感を出すのボールが動くためのギザギザの部分にシリコングリスを塗布しておいた。

ガリは消え、クリック感も良くなりました。

Lo-D のアンプ

別に修理するとこがなく、普通に使っているのでLo-D アンプは特に紹介することも無いと思っていたのですが、ぼ〜っとツマミをみていたら、８個あるツマミのうち、確実に違うのが１個。もしかしたら違うかも？というツマミが一個混じっていました。ああああぁぁぁ〜。このツマミのためにジャンクを探さなければならないではないか！！　安価なモデル故に残存数も少なくオークションでもみたことがないので無理かもしれない。

追伸（音の事）
音は小さなスピーカーで聴くと怖いくらいラウドネススイッチをオンにするとものすごくスピーカーが動くアンプ。コーンが飛び出して飛んでくのではないか？って思うくらいコーンが動くのです。大きなスピーカーで聴いた事がないのでもしかしたら大きなスピーカーで聴くと良いのかも？　スピーカーユニットがチープゆえなのか、アンプに個性があるのか？？



おっと！　あと一つの方法としては、つまみを樹脂で複製して塗装する方法だね。　型取り用のシリコンや樹脂が高価なので、そこまでして形をそろえる必要があるか謎ですけども・・・。

ファンクションジェネレーターとオシロスコープを起動！

簡単なオシロスコープを購入し、ファンクションジェネレーターなるものを組み立てた。この機械はサイン波など、オシロスコープで探るための大元のサイン波を出せるため、どこに問題があるのか探し出すためには有用だと考えられます。ただし現在修理中のアンプは電源を入れたと同時にヒューズが吹き飛ぶため、どこからノイズが乗ってるか回路を探るのはまだまだ先の話。オシロスコープは組み立て済みのものを購入したが、ファンクションジェネレーターは部品をはんだごてでくっつけるだけではあるが半完成品を購入。丁寧な説明書など皆無なので、まったくの初めてだと難しいかもしれない。が、私も初めてでできたので、よく考えれば作れると思います。

これらの測定機器は非常に安価に中国で作られている。ケースもアクリルをレーザーでカットした板をパズルのように組み立てていくものだ。いずれケースの3dデータが提供され購入したユーザーが3dプリンターで出力して組み込むことになるかもしれない。自分で製品と違わない外観をモデリングしプリントアウトすることも可能なのだが、基板が透けて見える感じが雰囲気なのだ。それどころか基板むき出しでも動くものなのでケースは余分。紅い基板むき出しで使うのがツウといったところか。

上の画像の右がXR2206を使ったファンクションジェネレーター。自分で組み立てるキットだが、アマゾンで１６６０円。左は組み立て済みでケースがついたオシロスコープ３３８０円（プローブは別売りのものを付けてます）これだけあれば、アンプの修理には強い味方になる。今までテスターの導通モードと抵抗値だけが頼りでしたが、波形が見えるのですから！！　どこからおかしくなっているかが見てわかるわけです。夢のような機械！！

上の画像右奥がダイオード、抵抗、トランジスタやコンデンサーなどセットすればすぐに数値を測ってくれるテスターです。簡単に履かれて液晶にダイオードやトランジスタの足の極性など表示してくれますので非常に便利です。

Lo-D HA-210 修理

いままでは、スピーカーがsa-s1しかなかったのですが、普通のスピーカーを購入したため、普通のスピーカーを鳴らせるアンプを買ってきました。ハードオフでボロボロLo-D HA-210　酷いガリあります。音がなんとか出ますというもの。2000円だったかな。ジャンクの棚の下の方に縦て置いてあったものです。画像はどうやってばらしていいかわからず、正面のパネルも外した状態。基板は天板についており、内部をさわるためには、底板をはずすようになってました。

音がしなくなるほど、ガリがひどいので、とりあえずボリュームを半田ごてで外します。足をまげて基板に固定して半田してあるため、ものすごく取り難いです。半田を徹底的に吸引するしかありません。

完全に分解しようとしましたが、分解断念。起こせる爪を起こして、接点の隙間を大きくとって、徹底的にパーツクリーナーで吹いて、接点復活剤を塗布。

吹き飛ばしても問題の無いスピーカーにつないで、音がでて問題がないことを確認しました。


これ、シャンパンゴールドだと思って買ってきたら、なんと！！！！　タバコのヤニでした。　黒金のゴージャスな小さなアンプだと思ってたのに（笑）


綺麗になった状態です。小さくて端正で嫌いじゃないです。
１９７５年ころのアンプですけど、フォノとチューナーしか入力が無く、手持ちのCDデッキをチューナーの入力につなぐと、入力が大きすぎるのか、ボリュームを１クリック動かしただけで、変化が大きく、リラックスして聞くことができない怨霊にになってしまい困っています。　プレーヤーを聴くにはいいのかもしれません。
