SA-S1の音の印象の変化

SA-S1は低音がつよく出過ぎると思っていた印象がなくなり、非常に聴き易いポップな音と感じるようになってきました。SA-S1変化していないわけですから、耳は慣れたりしてどんどん変わっていくということですね。

sony SA-S1 エレスタットツィーター＋モーショナルフィードバックの威力！

コンデンサ型スピーカー部分のダイヤフラムの厚さ（６μｍと３µｍ）を２種類で張り替えてみたが、その違いを聞き分けることはできなかった。どちらにせよ非常に心地よい高音を響かせてくれたことに感謝しよう！

このスピーカーはコンデンサ型スピーカーのみならず、アクティブスピーカーであり、かつモーションフィードバックがかかる仕組みになっている。

コンデンサ型スピーカーを鳴らすということは、いわゆる普通のネットワークが使えず、チャンネルデバイダーを使っているとの解釈もできるのだろうか？　ユーザーのブログに２つのアンプで駆動されチャンネルデバイダーを装備と書かれている。

中学生時代のスペックオタクの血が騒ぎ、そうなのか！！　っと勝手に興奮して、それゆえに、音がいいのか！　と　脳内プラセボ―ドライブをマックスパワーまで発動し、すごくいい音！っと聞きほれている。

さて、アクティブドライブなので、いわゆるアンプからスピーカーのケーブルはないので、コントロール・アンプやｉＰｏｄから直接スピーカーのRAC端子につなぐため、RACケーブルにはちょっと良いものを使いたい。

sa-s1 ダイヤフラムの厚さ2μmを製作

ダイヤフラム2μm＋と導電塗料2〜3μmだとすると、合計4〜5μとなり、元の厚みより薄くなる。音は変わるのだろうか？ うまく薄く塗られていればいいのですが、厚さを測定しようがないので、ヤキモキしています。

ダイヤフラムを2μmにすると、もっと高音が強力にでるんじゃないかと思っていたのですが、６μｍにくらべ、薄いだけに柔らかい感じです。金属の枠を指ではじいてもコーンと響く音が柔らかいのです。

そこそこテンションをかけて張っていますが、息を強く吹きかけると、ボーっと音がするのですが、その音も柔らか！！　期待が大きいです！　高音が柔らかく艶めいた音になるのでは？　わくわくする～！！

ＳＡ－Ｓ１ 厚さ２μｍ ダイヤフラムフィルム購入

ノーマルが６μｍの厚さだが、今回は２μｍのPETフィルムを購入してみました。薄い！薄いぞ！これで導電塗料を塗り込んでも、厚さ４μｍに抑えられ、ノーマルより薄くなりますが、はたして音は？？

静電スピーカー　コンデンサスピーカー　

ＳＡ－Ｓ１ ダイヤフラムの剥がし方

ツイーターを割るのも大変ですが、ダイヤフラムを剥がすのが大変です。オレンジオイル系のシール剥がし剤に一晩漬けこんでようやくドロドロになってきます。有機溶剤などにつけると臭いですし樹脂が溶ける場合もあるので、オレンジオイル系がいいと思います。カッターの背中で（スクレーパーとして使用）ノリをこそげ落として、もう一晩つけこみます。


静電スピーカー　コンデンサスピーカー　

エレスタットツィーターの分解のコツ

いろいろやってみてわかりました。溶剤などで溶かし接着剤を溶かして剥がそうとしても、ガッチガチに固化しているため、不可能です。2枚のダイヤフラムを破った私が言うので間違いありません。そもそも固定電極をダイヤフラムか剥がす前に、アクリルを割る時点でダイヤフラムを破る可能性も高確率なのです。

どうやって剥がすかですが、もっとも効果的な方法は、全体を暖めて接着剤を緩めてから、薄いプラスチックのスプレーパーなどをなんとか打ち込んで剥がしていくのが良いと思います。特に冬は暖めないと話になりません。急に高い温度であぶってもダメで、じんわりとあっためて接着剤を緩めてください。そうすれば飛躍的に分解が成功する確率が高まります。あっためる温度は、温度計で測っていませんが、たぶん・・・60度～70度くらいで良いと思います。ダイヤフラムはかなり熱に強いので、素手で触れる温かさであれば問題ないと思います。

と、こんな情報を載せて、日本に一体どれほどの静電スピーカーを修理しようとしている人がいるかわかりませんが・・・

エレスタットの固定電極（孔が開いているグレーの電極）の剥がし方

いろいろやってみてわかりました。溶剤などで溶かし接着剤を溶かして剥がそうとしても、ガッチガチに固化しているため、不可能です。2枚のダイヤフラムを破った私が言うので街がありません。そもそも固定電極をダイヤフラムか剥がす前に、そもそもアクリルを割る時点でダイヤフラムを破る可能性も高確率なのです。どうやって剥がすかですが、やはり暖めて接着剤を緩めてから、薄いプラスチックのスプレーパーなどをなんとか打ち込んで剥がしていくのが良いと思います。特に冬は暖めないと話になりません。急に高い温度であぶってもダメで、じんわりとあっためて接着剤を緩めてください。そうすれば飛躍的に分解が成功する確率が高まります。あっためる温度は、温度計で測っていませんが、たぶん・・・60度～70度くらいで良いと思います。ダイヤフラムはかなり熱に強いので、素手で触れる温かさであれば問題ないと思います。と、こんな情報を載せて、日本に一体どれほどの静電スピーカーを修理しようとしている人がいるかわかりませんが・・・

静電容量スピーカー ダイヤフラムの張り替え実験

ソニーオリジナルと同等の６μｍのダイヤフラムに１μｍの導電コーティングでレストアしましたが、次は2μmの厚さのダイヤフラムに１μｍの導電コーティングで製作してみることにしました。はたして音色はどうなるのか？　できればコーティングをもっともっと薄くしたいのですが、現状ではその方法がみつかりません。0.1µｍくらいの厚さにしたいのですが・・・。

SA-S1修理完了 ダイアフラムを張り替え、再コーティングして完全復活！

ダイアフラム表面にコーティングしました。　表面抵抗は10^8~10^9オーム。狙った数値です。
全くならなかったダイヤフラムを計測したところ絶縁状態。導電性がなくても駄目で、ありすぎても駄目というのが難しいようです。

20年以上経ってので、紫外線でコーティングが劣化し鳴らなくなったと考えられます。現存するSA-S○○○　系のスピーカーでジャンク品の場合、掃除をして鳴るものもあると思いますが、基本紫外線でコーティングが劣化し鳴らなくなっている場合も多いので、購入する場合注意が必要でしょう。
掃除、完全分解する場合の注意。
洗浄だけして使いたい場合、ソニーオリジナルのコーティングは、紫外線の他、アルカリにも弱いようですの、洗浄するのにアルカリ系の洗剤等は使わない方が良いと思います。ダイヤフラムはかなり強い素材で、ホームセンターで売られているパーツクリーナーには特に変化はありませんでしたが、メチルベンゾール（たぶんトルエン？）で剥がそうとして、ダイアフラムが伸びてしまったので注意が必要です。
ダイアフラムから固定電極をはずして完全に分解する場合。ノリが非常に強力でパーツクリーナー程度では剥がれません。無理をするとかなりの確率でダイアフラムを破ると思います。シール剥がし剤も試しましたが、私が試した２種類ものでは無理でした。溶剤だけでなくドライヤーなどであっためながらノリを緩めると成功する確率は高くなると思いますが、破りたく無い人は外さない方が良いでしょう。ダイヤフラムに電極がくっついた状態で中性洗剤などで洗うだけで十分だと思われます。それで鳴らなければ、コーティングが劣化しているので、いくらクリーニングしても音は鳴らないと考えられます。
表面抵抗を0^8~10^9オームにしたダイアフラムを装着したところ、ツィーターの音は完全復活。元々音がしていて程度が十分に良いと考えていたエレスタット・ツィーターより高音が出るようになりました。そこで音がしていたオリジナルのダイアフラムもはずし、張り替えたダイアフラムに交換。新品当時の音を聴いていないので、予測ではありますが、新品のオリジナルに近い音がでていると考えています。非常に繊細な音です。

オーディオマニアではなく、音楽を高級なスピーカーで聴いているわけではないので、信憑性はありませんが、ピンクフロイドのダークサイドオブザムーンを目をつぶって聴いていたところ、ベルの音がリアルびっくりしました。金属っぽい音が非常にリアルです。ただしツィーターの指向性強いのでツィーターを耳の高さまで高さを上げる必要があると思います。

残りの２台はダイヤフラムの素材を変えたり表面コーティングの種類を変えて見たいと考えています。とりあえずダイアフラムの薄さを2μmに薄くしてみるのも面白いかもしれません。

ＳＡ－Ｓ１ ダイヤフラム張り直し

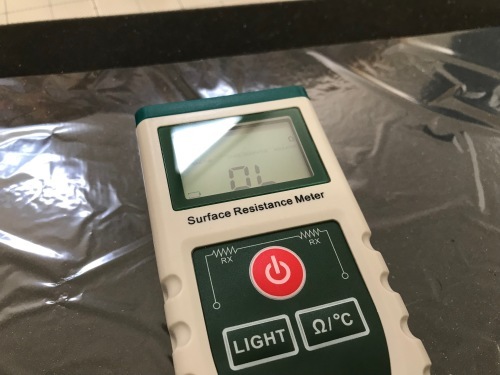

６μｍのＰＥＴフィルムを購入しました。質感がソニーのものと同じなので、ソニーのダイヤフラムもＰＥＴフィルムだと思います。ちがうかな？パリパリした雰囲気や強さは、私の感覚からすると同等です。表面抵抗を測ってみると導電性はゼロです。静電気が凄くていろいろなものにくっつきます。

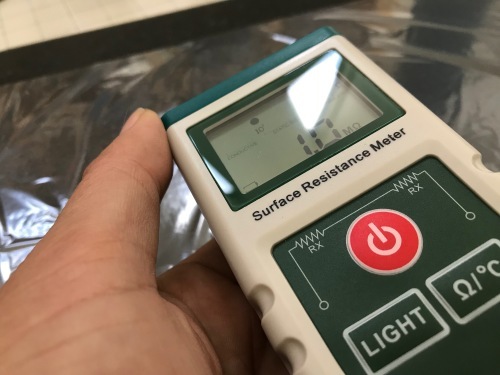

手の表面抵抗は１ＭΩです。水分があるということですね。

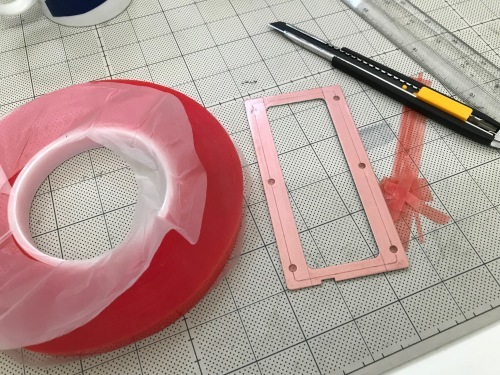

両面テープを貼ってダイヤフラムを貼り付けてみますが、うまくいきません。テンションをかける方法をいくつか試していますが、なかなか難しく2度ほど貼り直しました。（最終的に８回張り直しました）貼り直す度に上手くなってビシッと張れるようになってきます。この両面テープを使うか別のものを使うか、やなむところです。この両面テープは厚みが０．２　ミリで厚みがありすぎるのと、ちょっと柔らかいので、ひっぱりを強くするとシワができるのです。

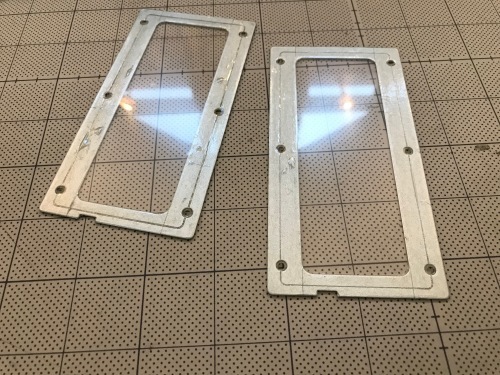

金属の枠にダイヤフラムを貼ってみました。貼り方は・・・企業秘密です。（笑）いやいや！ヒートガンで熱をかけると縮むので、少しぐらいシワができても、それなりにピンとはりますので、どんな張り方をしてもそれほど問題ないと思いますが、できるだけテンションをかけるに超したことはないかと。

金属部分を指ではじくと、太鼓をたたいたような音がしています。金属っぽい音がします。たぶん、このダイヤフラムの張り具合で、ツィーターから出る音の周波数が決まってくるように思います。張りすぎると動きにくくなるようにも思いますし・・・難しいです。強く息を吹きかけるとダイヤフラムが振動してビーンっと音がします。もう一度貼り直そうか悩みます。合計８回貼り直しました。

コーティング剤について　
調べてみると、石けんをコーティングしている人や接着剤にカーボンを混ぜている人など、様々な魔法のレシピがありますが、私はまず、ナイロンコーティングを試してみました。（ナイロンはポリアミド樹脂）

結果、全く表面抵抗がゼロのままです。ナイロンに何か導電性のものを混ぜないとだめなんじゃないでしょうかね？ナイロン単体ではだめな気がします。たぶんカーボンなどを混ぜる必要があるのでしょう。カーボンを添加して表面抵抗値は基準内に収まったとして、問題は、ものすごく塗りにくく、塗り斑ができることですね。できるだけ薄く塗布したとしても少なくとも１〜２μｍの厚みは出てしまうような気がします。だとすると。PETフィルムをもっと薄くしてみるという方法もありかもしれません。
